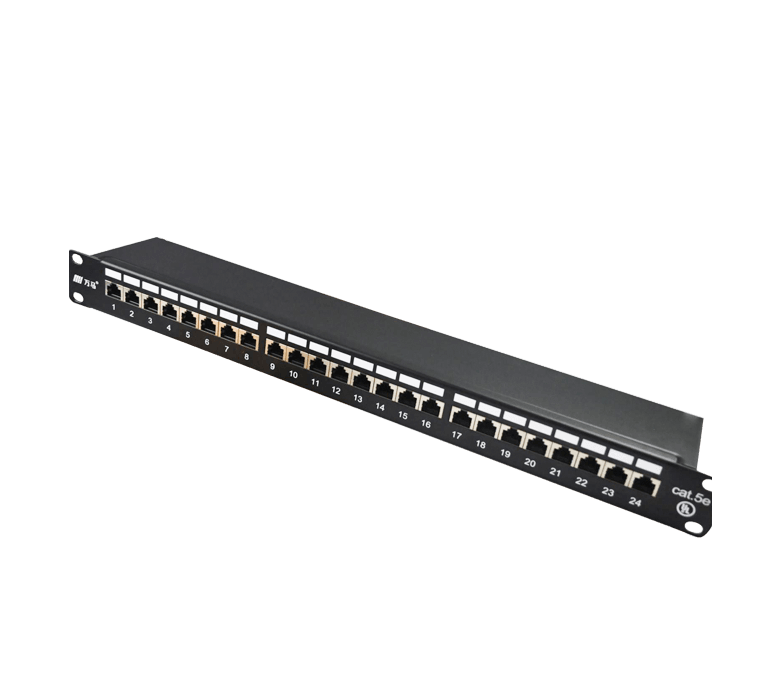

Accessorio per la distribuzione dell'alimentazione in serie con cablaggio in rame schermato integrato

YD/T 926.3, ISO/IEC 11801: 2008, ANSI/VIA/TIA-568-C.2.

Modulo messaggio Contattaci

PRECEDENTE：Accessorio per la distribuzione dell'alimentazione serie di cavi in rame per pannello patch non schermato integrato
PROSSIMO:Accessorio per la distribuzione dell'alimentazione in serie di cablaggio in rame del modulo informativo di schermatura Super Five

Dettagli e specifiche

Costruzione
Scheda tecnica
Documenti da scaricare

Installazione su rack standard da 19".

Scocca completamente in lamiera d'acciaio, telaio con terminale di messa a terra schermato e filo di messa a terra, struttura della bobina di gestione dei cavi integrata, fornisce una ragionevole gestione del percorso dei cavi, allevia la tensione dei cavi, rende il sistema più stabile e più bello;

Lo strato di schermatura adotta la pressofusione integrale in lega di zinco per realizzare una schermatura a 360° per evitare interferenze elettromagnetiche. È adatto per reti locali ad alta velocità con elevata riservatezza e ambiente elettromagnetico duro e fornisce una rete di comunicazione sicura e stabile;

Porta RJ45, circuito stampato senza piombo, antiossidazione, protegge l'IDC interno da scosse elettriche e funziona normalmente in ambienti difficili;

L'ago d'oro adotta bronzo fosforoso placcato oro 50μ per prevenire l'ossidazione superficiale, fornire prestazioni di contatto e garantire prestazioni e durata;

La struttura back-bonding di tipo 100 rende la costruzione più comoda e veloce. La staffa del cavo posteriore controlla il raggio di curvatura del cavo, fornisce una direzione di instradamento ragionevole e garantisce la direzione di ingresso verticale, rendendo il sistema dopo la costruzione più stabile e più bello ；

L'etichetta di sequenza di linea universale supporta il cablaggio 568A/568B ed è dotata di etichette riservate bianche ed etichette digitali a 24 bit per facilitare l'identificazione e la gestione delle porte;

Il corpo del modulo è realizzato in materiale PC ad alta resistenza, il grado ignifugo è conforme a UL94V-0 e la struttura complessiva della piastra di base in acciaio garantisce una maggiore resistenza meccanica del prodotto;

La categoria 6 supporta una larghezza di banda di trasmissione di 500 MHz e una velocità di trasmissione di 10 Gbps; La categoria 6 supporta una larghezza di banda di trasmissione di 250 MHz e una velocità di trasmissione di 1000 Mbps; La categoria 5 supporta una larghezza di banda di trasmissione di 100 MHz e una velocità di trasmissione di 100 Mbps;

Ambiente applicabile: Temperatura di esercizio: -20°C～70°C. Temperatura di stoccaggio: -20°C～70°C. Umidità relativa: 10%~90%;

Materiale IDC	Bronzo fosforoso	Ago d'oro	Bronzo fosforoso placcato oro 50μ
Tempi di accoppiamento	≥1000次	Tempi di cessazione dell'IDC	≥250次
Sezione del filo del conduttore di connessione della scheda IDC	22 ~ 26 AWG	Corrente nominale	1,5 Amp
Resistenza di isolamento	≥200 MΩ	Resistenza di contatto	≤1 MΩ
Reattanza di contatto	20 MΩ	Tensione di funzionamento	150V
Resistenza alla compressione		CC: 1000 V (AC750 V) 1 min senza interruzioni e archi

Materiale IDC	Bronzo fosforoso	Ago d'oro	Bronzo fosforoso placcato oro 50μ
Tempi di accoppiamento	≥1000次	Tempi di cessazione dell'IDC	≥250次
Sezione del filo del conduttore di connessione della scheda IDC	22 ~ 26 AWG	Corrente nominale	1,5 Amp
Resistenza di isolamento	≥200 MΩ	Resistenza di contatto	≤1 MΩ
Reattanza di contatto	20 MΩ	Tensione di funzionamento	150V
Resistenza alla compressione		CC: 1000 V (AC750 V) 1 min senza guasti e archi

Zhejiang Wanma Tianyi Communication Wire & Cable Co., Ltd.

Certificazione

SCOPRI DI PIÙ

Linea di imballaggio per stampa a colori, nuova attrezzatura di stampa di fascia alta importata

prodotti correlati

lasciate un messaggio

Notizia

Cavo di alimentazione RG6+, linea di monitoraggio e linea di distribuzione: costruisci un sistema di monitoraggio efficiente e stabile

Nell’era digitale i sistemi di sorveglianza sono diventati una garanzia di sicurezza indispensabile in diversi ambiti. Per garantire il funzionamento stabile e il funzionamento efficiente del sistema di monitoraggio, oltre a un'alimentazione stabile, è fondamentale anche una trasmissione efficiente del...
2024-05-16
Cavi in fibra ottica strettamente bufferizzati: la scelta perfetta per la trasmissione dei dati

Con l’avvento dell’era dei big data, l’importanza della trasmissione dei dati è diventata sempre più importante. In quest’era di esplosione delle informazioni, aziende, istituzioni e individui si trovano tutti ad affrontare il problema dell’elaborazione e della trasmissione di enormi quantità di dati. Come g...
2024-05-02
Cavo in fibra ottica per interni: le caratteristiche di bassa perdita aiutano il balzo in avanti nelle comunicazioni moderne

Con il rapido sviluppo della moderna tecnologia di comunicazione, l'efficienza e la stabilità della trasmissione dei dati sono diventati criteri importanti per misurare la qualità della comunicazione. In questo contesto, i cavi in fibra ottica per interni, con le loro caratteristiche uniche di basse ...
2024-04-24
Cavo composito optoelettronico: pioniere nell'integrazione di comunicazioni e alimentazione

Oggi, con il rapido sviluppo dei big data, del cloud computing e delle tecnologie Internet of Things, le reti di comunicazione si trovano ad affrontare sfide e opportunità senza precedenti. La crescente domanda di larghezza di banda di comunicazione e velocità di trasmissione in vari campi richiede che i ca...
2024-04-18

Estensione della conoscenza del prodotto

Il patch panel è generalmente installato in un data center o in una sala telecomunicazioni dove terminano più cavi in rame. Funziona come un punto di distribuzione centrale, consentendo una facile identificazione, test e risoluzione dei problemi dei singoli cavi. La schermatura integrale assicura che i cavi siano protetti dalle interferenze elettromagnetiche (EMI) e dalle interferenze in radiofrequenza (RFI), che possono influire in modo significativo sulle prestazioni e sull'affidabilità della rete. Il patch panel schermato integrale è realizzato con materiali di alta qualità, tra cui un telaio in acciaio e conduttori in rame. Il design schermato del patch panel include cavi di messa a terra per garantire che tutti i cavi siano adeguatamente messi a terra, fornendo la massima protezione contro i disturbi elettrici e le interferenze. Il pannello di permutazione presenta anche un'etichettatura individuale per ogni porta, consentendo un'identificazione rapida e semplice della connessione del cavo specifico.
